特種車輛電子后視鏡解決方案

產品規格書

產品名稱:                   特種車輛電子后視鏡

產品型號：                  CRHD8307-D2H

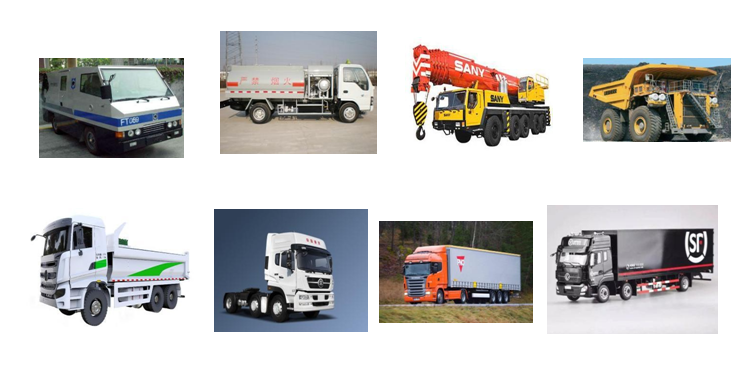

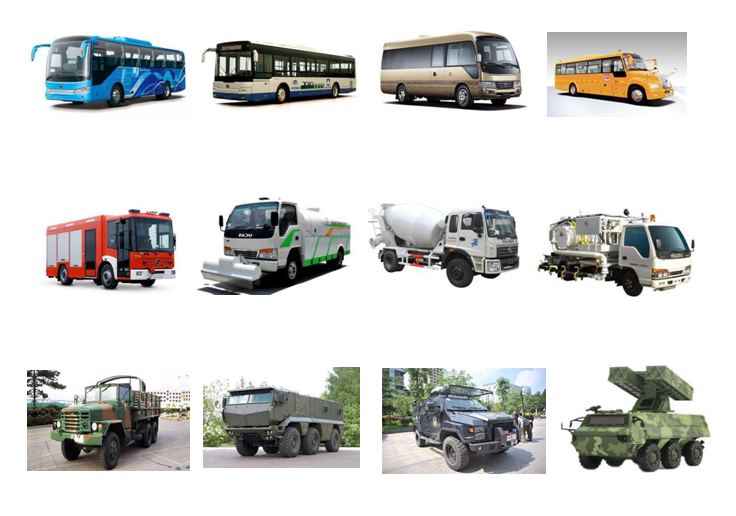

1. 適裝車型

  具體圖示說明：

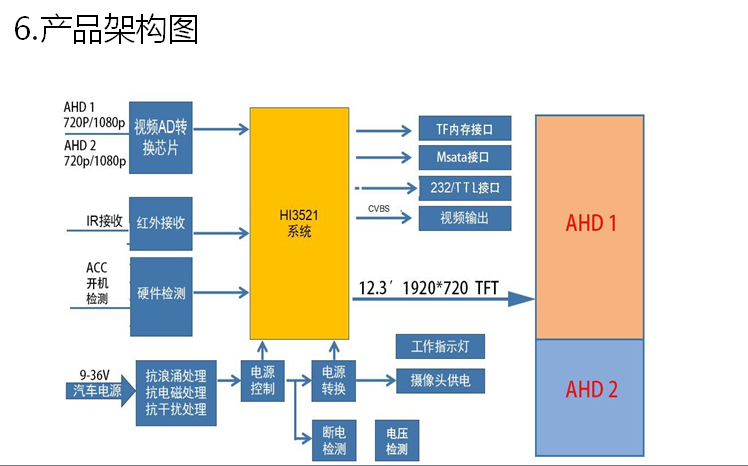

I.            HI3521 系統：包括主控 CPU、內存 DDR3、電源管理 IC，系統可實現運行的最小系統。并具有 8 路AHD 高清視頻接入，可擴展未來功能應用。

電源處理：實現對汽車電源轉換成設備可用的電源，包括電源抗浪涌處理、電源濾波，

電源轉換，電源轉換有 24V 轉5V：攝像頭等電路使用。24V 轉30V 供 TFT 背光。5V 轉3.3V：系統3.3V 使用。3.3V 轉1.2V：3.3V 轉1.5V：DDR3 使用。

視頻 AD 轉換：系統最大支持 8 路AHD 攝像頭接口，設計上采用視頻 AD 芯片進行轉換。

攝像頭電源：攝像頭需要供電，對外提供 5V 電源。

硬線檢測：ACC 信號、B+

通訊接口：RS232/TTL

紅外接口：設備留一個紅外接口，用于進行配置參數的操作。攝 像 頭：2 路 AHD 1080P 視頻采集。

視頻輸出：設備輸可出 1 路 CVBS 視頻輸出，接在 DVR 錄像機上錄像。

  7. 功能特點

1、多層光學藍色防眩光防炫目鏡片，提高同級檔次

2、雙曲率視野無盲點；

3、超廣角行車更安全

4、多層次防眩不刺眼，增強對比，視覺柔和更清晰；

5、影像真實不失真，正確判斷行車距離；

6、鏡面耐磨，永不褪色；

7、DSP 寬動態強光抑制攝像頭，后車大燈周邊圖像更清楚

8、超高清 1080P 錄像，圖像還原更具說服力

9、車規級高清高亮顯示屏，太陽直射不刺眼

10、視野更廣闊， 白天無盲區， 夜晚看得清， 雨天看得見。

11、全方位盲區輔助，解決商用車低速靜態、高速動態盲區監控顯示;

12、公交車進站時，站臺乘客信息一覽無余

13、洗掃車路邊作業時，洗刷與路肩之間的距離精準測算

14、減小車輛轉彎及行車變道時因視野盲區導致的安全駕駛事故;

15、減小弱光、雨霧天氣行車時，因視野受限導致的安全駕駛事故。

8. 關鍵部件性能參數（主機）

9. 關鍵部件性能指標（攝像頭）

 10. 接口定義
